7 أنواع من عمليات قولبة الحقن وكيفية اختيار الأفضل منها

القولبة بالحقن التقليدية

القولبة بالحقن التقليدية هي أكثر عمليات تصنيع البلاستيك استخداماً، مثالية لقطاعات إنتاج من المتوسط إلى الكبير. تتبع العملية تدفقاً بسيطاً: تثبيت نصفي القالب، حقن البلاستيك المصهور، التعبئة لتقليل الانكماش، تبريد القطعة، ثم إخراجها. تناسب هذه الطريقة أجزاء بوزن يتراوح من 0.1 غرام حتى نحو 3 كيلوغرامات.

تتراوح فترات الدورة النموذجية بين 15 و60 ثانية، اعتماداً على تعقيد القطعة واختيار المادة. البلاستيكات الشائعة تشمل البولي بروبيلين (PP)، الأكريلونترايلون-بوتادين-ستيـرين (ABS)، البولي كاربونات (PC)، وبولوأوكسي ميثيلين (POM). ستجد قطعاً مطبوعة بالحقن التقليدي في السلع اليومية للمستهلك، ومكونات داخلية للسيارات، واجهات إلكترونية.

القولبة بالحقن التقليدية توازن قوي بين التكلفة والجودة والسرعة، مما يجعلها اختياراً موثوقاً للعديد من الأجزاء القياسية.

القولبة بالحقن متعددة اللقطات (لقطة واحدة/التغليف المتعدد)

القولبة بالحقن متعددة اللقطات، والمعروفة أيضاً باللقطتين أو التغليف المتعدد، تتيح لك دمج مادتين أو أكثر أو ألوان في جزء واحد في دورة واحدة. هناك طريقتان رئيستان للقيام بذلك: حقن متسلسل, حيث يتم قولبة مادة واحدة أولاً ثم يتم حقن الثانية، و حقن متزامن, حيث يتم حقن كلاً من المادتين في نفس الوقت.

عادةً ما تعتمد العملية على آلات خاصة مع لوحات دوارة or قِمَة المحور الخلفي الآليات. تدوير المجلسة الدوارة يدوّج القالب للمصالحة بين كل ضربة، بينما تقوم آلات القالب الخلفي بت shifting core molds لإتاحة مساحة للضربة الثانية.

إقران المواد هو المفتاح هنا. التركيبات الشائعة تشمل TPE مع PP للمقبضات المرنة على البلاستيكات الصلبة أو PC مع ABS للأجزاء متعددة الألوان والمتينة. هذه الأزواج ترتبط جيداً، لكن عليك الانتباه إلى الفروقات في انكماش قد تسبب تشوهًا أو نقاط ضعف.

التطبيقات النموذجية هي مقابض ذات قبضة ناعمة، أزرار متعددة الألوان، وأجزاء إحكام حيث تريد دمج ملمس أو ألوان مختلفة بسلاسة.

نصائح التصميم للقولبة متعددة الضربات:

• تأكد من قوة الارتباط بين المواد لمنع التقشر.
• إدارة الفروقات في الانكماش لتجنب التشوه.
• استخدم بلاستيكيات متوافقة تلتصق جيداً أو فكر في معالجات سطحية لتعزيز الالتصاق.

تقدم قولبة متعددة الضربات خيارات تصميم متعددة في عملية واحدة فعّالة، مثالية للأجزاء المعقدة ذات المواد أو الألوان المتنوعة.

قولبة الإدراج

إدراج الزخرفة طريقة رائعة لدمج أجزاء معدنية أو بلاستيكية مع بلاستيك مُشكَّل من أجل مكونات أقوى وأكثر وظيفة. تتضمن العملية وضع الإدخالات—مثل الخيوط المعدنية أو الموصلات—في القالب قبل حقن البلاستيك حولها.

طرق التحميل

• التحميل اليدوي: الأفضل للحجم المنخفض أو الإدخالات المعقدة التي تتطلب وضعاً دقيقاً.
• التحميل الآلي بالروبوت: مثالي للجولات عالية الحجم والدقة المتسقة.

فحوصات الجودة

• سلامة التغليف: يؤكد ترابط البلاستيك بالكامل حول الإدخال دون وجود فجوات.
• اختبار قوة سحب: يقيس مقدار القوة التي يمكن للإدخال تحملها حتى يخرج، وهو مفتاح المتانة.

التطبيقات الشائعة

• إدخالات مُثَبَّتة للخُرُوْوج في المسامير في المنتجات الاستهلاكية والصناعية
• موصلات كهربائية تتطلب إعادة بلاستيك موصل
• أجهزة طبية حيث تُحسّن المكونات المضمنة الوظائف

ميزات القوالب

• أنابيب انزلاقية: تسمح بإزالات وجذور معقدة وشكال إدخال معقدة
• وحدات الحقن الرأسية: غالباً ما تُستخدم لوضع الإدخالات بسهولة وتحكم أفضل في تدفق البلاستيك

إضافة القوالب البلاستيكية تزيد من القوة والوظائف، مما يجعلها خيارًا رائدًا للأجزاء التي تحتاج إلى إدراجات معدنية أو بلاستيكية مدمجة دون فقدان كفاءة قولبة الحقن.

قولبة الحقن المساعدة بالغاز

تستخدم قولبة الحقن المساعدة بالغاز إطلاق غاز النيتروجين في البلاستيك المصهور لإنتاج أقسام مجوفة داخل القطعة. تتحكم هذه العملية بعناية في توقيت حقن النيتروجين وملفات الضغط لتشكيل المناطق المجوفة بسماكات جدار عادة بين 3 إلى 8 ملم.

بسبب هذا التصميم المجوف، فهو رائع لصنع مسامير مقبضية أنبوبية، دواسات السيارات، ولواح كبيرة, ، حيث القوة وتقليل الوزن أمران مهمان. كما تقلل من استخدام المواد، موفرة 20–40% مقارنةً بالقولبة التقليدية الصلبة. وهذا يعني تكاليف أقل وقطع أخف وزنًا دون فقدان المتانة.

هذه الطريقة مثالية إذا كنت تبحث عن تقليل تكاليف المواد وأوقات دورة الإنتاج مع الحفاظ على الجزء قوي ومتناسق.

قولبة الحقن ذات الجدار الرقيق

قولبة الحقن ذات الجدار الرقيق تدور حول صنع أجزاء خفيفة الوزن بسمك جدار بين 0.3 و 1.0 ملم. لتحقيق ذلك، تستخدم العملية سرعات حقن عالية تصل إلى 500 مم/ثانية أو أكثر, إلى جانب تحكم دقيق في درجة حرارة القالب. يساعد ذلك البلاستيك المصهور على ملء الممرات الضيقة بسرعة قبل أن يبرد.

المواد الشائعة للأجزاء ذات الجدار الرقيق تشمل البولي بروبيلين عالي التدفق (PP)، والبوليكاربونات (PC)، والبوليسترين (PS). هذه المواد تقدم التوازن الصحيح بين التدفق والصلابة اللازمة للأقسام الرقيقة.

التطبيقات النموذجية تغطي عناصر التغليف والمعلقات القابلة للاستخدام مرة واحدة وغطاءات الهواتف المحمولة— بشكل أساسي المنتجات التي يكون فيها تقليل الوزن والإنتاج السريع هو المفتاح.

لأن الجدران الرقيقة تبرد بسرعة،, تشوه يمكن أن يكون مشكلة. لتقليل ذلك، يستخدم المصنعون استراتيجيات مثل:

• تصميم سماكة جدار موحد
• قنوات تبريد محكومة في القالب
• سرعة وضغط حقن محسنين
• استخدام مواد منخفضة الانكماش

هذه النهج يجعل قولبة الجدار الرقيق عملية مفضلة للأجزاء ذات الحجم الكبير والتكلفة الحساسة التي لا تزال تحتاج إلى مظهر حاد وأداء جيد.

قولبة الحقن الدقيقة

القولبة الدقيقة بالمكبس مثالية عندما تحتاج إلى أجزاء فائقة الصغر—عادة أقل من 1 جرام مع تسامحات ضيقة جدًا تقارب ±0.005 مم. تستخدم هذه العملية آلات كهربائية بالكامل للتحكم الدقيق وتدفئة فترات متغيرة تقلب درجات حرارة القالب بسرعة لتحسين جودة الجزء.

الاستخدامات الشائعة تشمل الأجهزة المصغرة الدقيقة، تروس ساعات صغيرة، وزرعات طبية حيث التفاصيل والدقة أمران حاسيان. ومع ذلك، لها تحديات مثل إدارة اللزوجة العالية للمواد وضمان تفريغ القالب بشكل صحيح لتجنب العيوب.

إذا كان مشروعك يتطلب دقة عالية على المقياس المصغر، يوفر القولبة الدقيقة بالحقن الاتساق والجودة التي لا مثيل لها في سلسلة عمليات قولبة البلاستيك.

قولبة الرغوة الهيكلية

يستخدم قالب الرغوة الهيكلية عوامل نفخ—إما كيميائية أو فيزيائية—لإنشاء نواة خلوية داخل أجزاء بلاستيكية سميكة. تعمل هذه العملية عند ضغط حقن منخفض (20–40 بار)، مما يجعلها مثالية للجدران بين 6 و25 ملم سمكًا. الأجزاء الناتجة أخف وزنًا بسبب تقليل الكثافة بنسبة 10–30%، لكنها لا تزال تحافظ على قوة وصلابة جيدة.

الاستخدامات الشائعة تشمل المنصات، أوعية كبيرة، ومكونات مناولة المواد حيث المتانة وتوفير الوزن لهما أهمية. أحد المزايا الكبيرة هو القضاء على علامات الهبوط، بفضل توازن اللب الرغوي مع الانكماش أثناء التبريد. هذا يجعل قولبة الرغوة الهيكلية خيارًا ذكيًا للأجزاء الكبيرة والضخمة التي تحتاج إلى أداء قوي بدون تكاليف مواد إضافية.

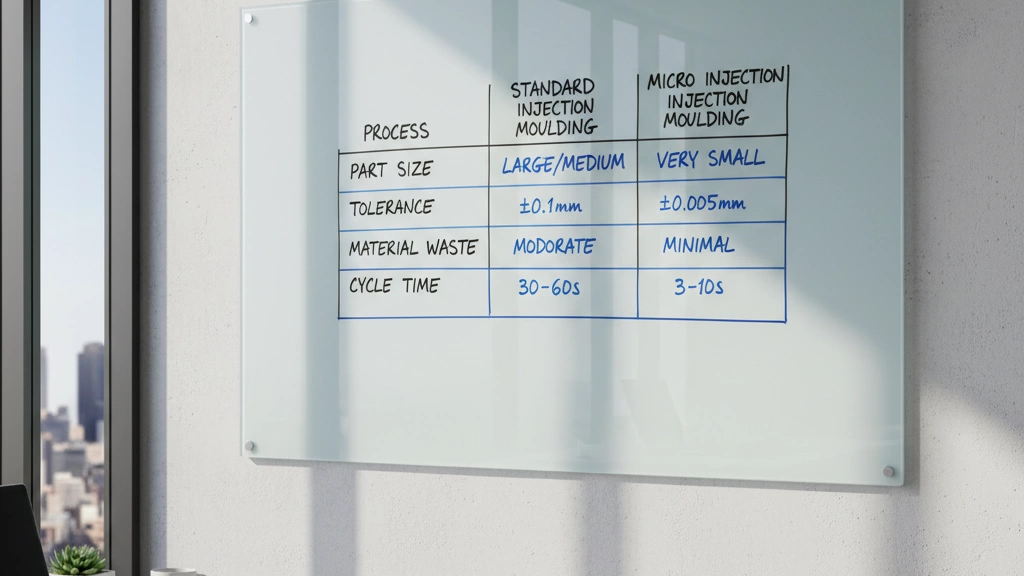

مصفوفة مقارنة أنواع قولبة الحقن

مفتاح الرموز:

• زمن الدورة: ⏱️ (قصير) | ⏳ (متوسط) | 🕒 (طويل)
• تكلفة الأداة: 💲 (منخفض) | 💲💲 (متوسط) | 💲💲💲 (مرتفع) | 💲💲💲💲 (مرتفع جدًا)
• القوة: 💪 (معتدل) | 🦾 (جيد) | 🛡️ (ممتاز)

فحص بصري سريع

هذه المقارنة تساعدك على رؤية بسرعة أي عملية صب حقن تناسب حجم منتجك وميزانيتك واحتياجات أدائه.

كيفية اختيار عملية صب الحقن الصحيحة

تعتمد اختيار أفضل عملية صب الحقن على مجموعة من العوامل الأساسية. إليك شجرة قرار بسيطة لمساعدتك في الاختيار:

المزالق الشائعة وكيفية تجنبها

• اختيار العملية الخاطئة للكمية/الحجم: للأعداد المنخفضة، تجنب عمليات التطعيم المكلفة بالكيّه.
• تجاهل توافق المواد: ليس كل البلاستيك يعمل مع كل نوع قولبة.
• إعاقة التصميم بشكل مفرط: Parts معقدة قد ترفع التكاليف وأزمنة الدورة.
• تخطي الاستشارة المبكرة: يوفر الوقت والمال وإعادة العمل على المدى الطويل.
